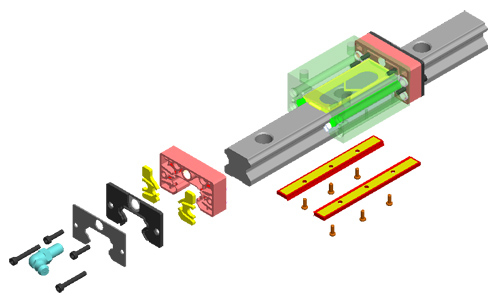

飛梭直線導軌主要結構
滾動循環系統:滑塊、導軌、端蓋、鋼珠、保持器;
潤滑系統:端蓋側附有油嘴,微型滑塊則于端蓋側預留注油孔,可將油或油脂注入滑塊內部以潤滑;
防塵系統:刮油片、金屬防塵片、螺栓蓋、底部防塵配件
飛梭直線導軌產品特點
工作精度高:直線導軌的運動由滾動來實現,不僅摩擦系數降至滑動導軌的1/50,動、靜摩擦阻力的差距亦變成很小,實現運動平穩,減少沖擊和振動,不易產生爬行現象,故能達到μm級進給和定位精度,有益于提高數控系統的響應速度和靈敏度。
大幅度降低驅動率:由于直線導軌運動時摩擦力非常小,只需較小的動力,便能使機臺運動,明顯大幅度減小機臺電力損耗量,且因摩擦產生的熱量很少,是適用于高速,頻繁啟動和換向的運動部件。
潤滑結構簡單:直線導軌在滑塊上裝有注油杯,可直接以注油方式注入油脂,亦可連接供油管以自動供油機潤滑,使其的磨耗降至更少,使機臺能長時間保持精工。
防塵、密封能力強:直線導軌防塵性能良好,滑塊的兩端裝有密封端蓋,底部可選用密封底片,同時滑軌固定螺釘孔配有防塵螺孔蓋,防止灰塵的積累,從而保證產品的壽命和性能。
安裝方面、互換容易:由于采用精密的加工技術,滑軌直線度高,滑軌中的安裝螺孔誤差少,安裝方便,直線導軌具有互換性,可分別更換滑塊或是直線導軌,即可使機臺重新達到高精度。
承載能力大、剛性更強:直線導軌采用哥德式四點接觸設計,合理比值的圓弧溝槽,不僅接觸應力小,載荷能力及剛度相對V型平面球點接觸時亦大大提高。由于銅球受到對稱四點束制,可同時載受四周各方向的負荷,且?guī)缀鯚o偏移現象發生,因此剛性更強能維持高精度。
